福建福州某职业技术学院智慧物流实训室项目

2021-12-15 浏览量:574

【字体:
打印

大学实训课程、职业教育实训课程--实训工作站

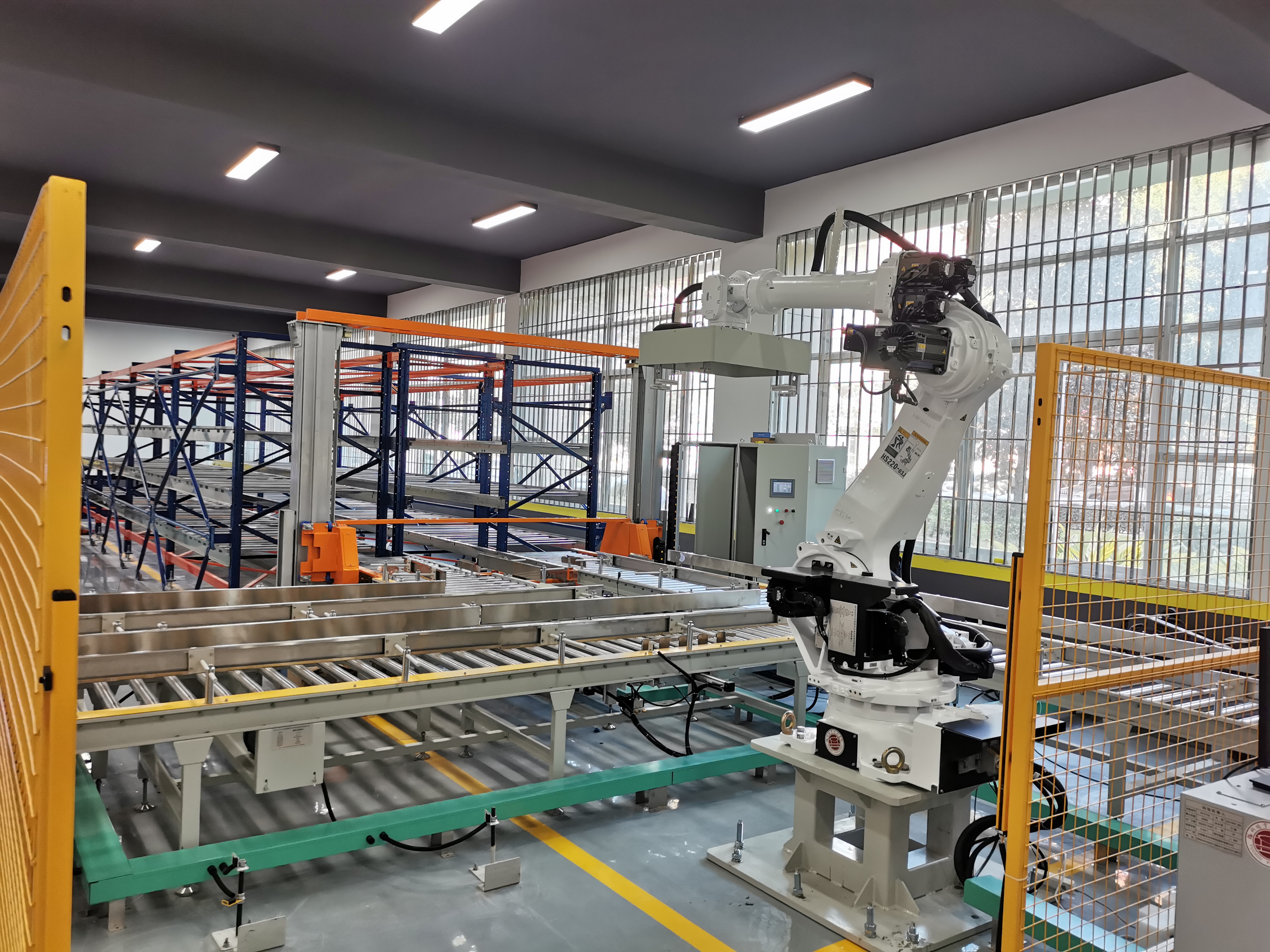

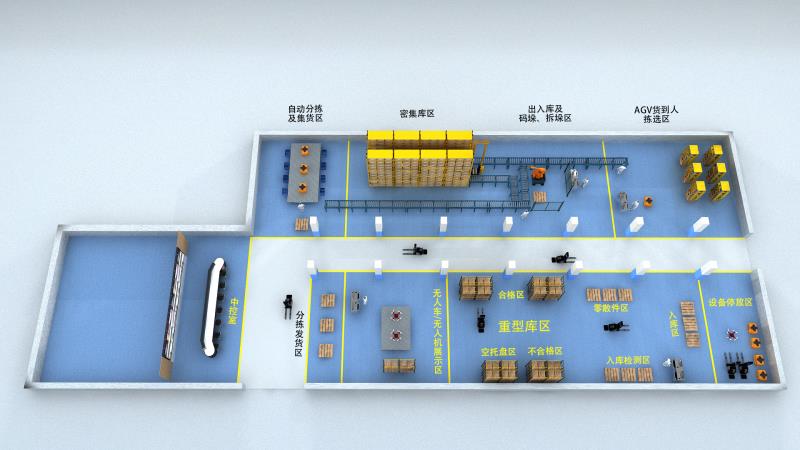

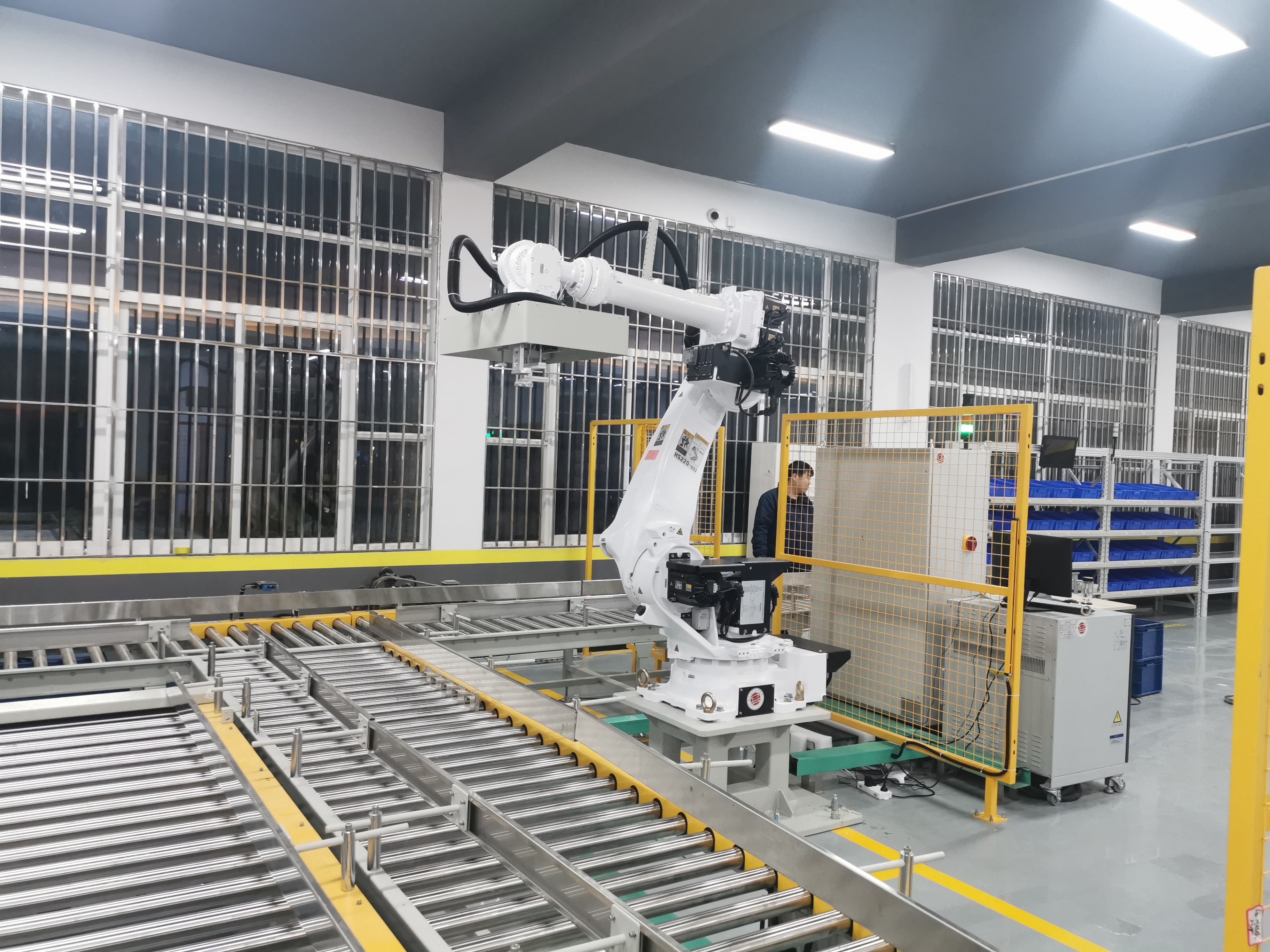

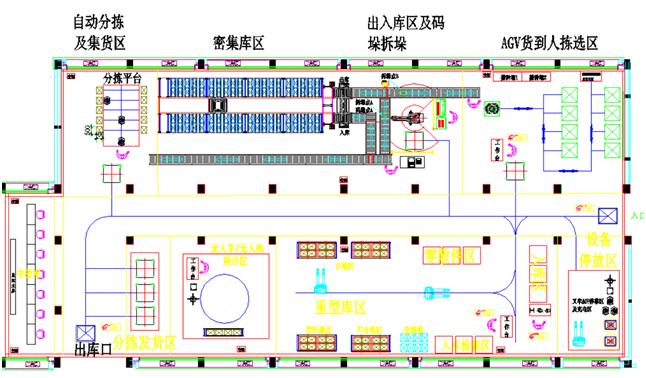

设计布局:

一:WMS业务流程介绍

1、重型货架入库业务描述

1.当需要入库前,人工通过中控室电脑或者工作台电脑创建入库单,入库单创建完成后在入库口位置使用平板电脑注册货载(填入物料信息、数量等信息,绑定料箱、货物、托盘之间的关系)选择库检测区。

2.货载注册完成后,WMS生成从入库口到入库检测区的任务,将任务下发给WCS系统,WCS控制重型货物架区的AGV将货物送至入库检测区。

3.人工在入库检测区检测货物,货物状态分为:整托合格、整托不合格、零散合格、零散不合格,整托合格的货物,通过平板电脑扫描托盘条码,修改检测状态为合格,WMS生成从入库检测区到合格品库区的入库任务。

4.不合格的货物,通过平板电脑扫描托盘条码,修改检测状态为合格,WMS生成从入库检测区到不合格品的入库任务。

5.人工在不合格区域扫描托盘条码,修改检测状态为合格,WMS生成从不合格品区域至合格品区域的任务,并将任务下发至WCS,WCS控制AGV设备执行转库任务。(取内侧货物时外侧不能有货)

6.散托合格的货物,等待有相同的货物时凑整进行入库,通过平板电脑扫描托盘条码,修改检测状态为合格,WMS生成从零散件区到合格品库区的入库任务。

7.散托不合格的货物,当能凑整入库时,人工通过平板电脑,选择零散件不合格品出库按钮,选择报废、折旧处理两种状态,选择报废后人工进行处理。选择折旧处理后,入库至货架合格品区。

8.重型货架入库业务结束。

2、重型货架出库业务描述

1.人工创建出库单,选择要出库的物料和数量,选择出口位置,出口有三个位置,分别为人工分拣区、机械手位置、货到人拣选位置。

2.WMS根据出库单检索符合条件的货物出库,然后生成出库任务,并下发给WCS,WCS控制硬件设备执行搬运,若出库至人工分拣区位置和货到人拣选位置的出口,达到位置后,人工进行拆垛,拆垛完成后,通过平板电脑下发空托回库任务,若出库至机械手位置的出口时,搬运任务完成时,需要调用机械手,告知机械手开始拆垛。整体任务完成后WMS更新库存货位信息。

3.机械手拆垛完成之后告知WCS,WCS请求空托回库,WMS下发空托回库任务将空托从机械手拆垛位置送至重型库区空托货位。

4.机械手拆垛不存在拣选,每次拆垛数量为一个整托盘。

5.重型货架出库业务结束。

3、密集库区业务描述

1.机械手拆垛完成后,单个货物通过输送线输送至固定式扫码位置,进行扫码,扫码完成后开始入库,入库完成后更新库位货位信息。

2.需要出库时,人工创建出库单,选择要出库的物料和数量,WMS根据出库单检索库内符合条件的货物生成出库任务,并将出库任务下发至WCS,根据出口不同,终点位置也不同。

3.若出口位置为机械WCS控制设备将货物输送至机械手位置,机械手进行码垛,码垛完成后给出信号,WCS收到信号后请求WMS生成到成品出库口位置任务。任务生成后由重型货架区的AGV将货物从机械手位置将托盘送至成品出库区位置。

4.若出口位置为人工分拣区,输送至输送线末端后,人工进行码垛。码垛完成后通过平板电脑下发手工任务,将托盘送至成品出库位置。

5.密集库区业务结束。

4、货到人拣选区业务描述

1.人工通过电脑下发出库补货,潜伏式AGV将料架顶出来放置,人工将料箱内需要拣选的货物拿出来,通过平板电脑扫描托盘条码,放置在料架上,补货数量完成后生成入库任务。

2.WMS将入库任务下发至WCS,WCS控制潜伏式AGV将货物送至任务终点。

3.需要出库时,操作人员通过WMS下发出库单据,选择要出库货物种类和数量。WMS根据单据信息检索符合条件的货物,生成出库任务,并将出库任务下发至WCS,WCS控制潜伏式AGV将货物送至播种墙位置。

4.此处产生的空料箱人工进行处理,放置在空料箱位置。货到人拣选区业务结束。

5、播种墙业务描述

1.播种墙可以理解为一个库区,每个货格为一个货位,每个货位前面有个拣选灯。WMS管理播种墙库存,WCS控制货位灯亮。

2.周转箱绑定播种墙:扫描周转箱码分配货架位置,人工根据亮灯位置将周转箱放置在系统分配的播种墙货位上。

3.订单分配:根据货到人拣选区出库单,分配周转箱。将需要拣选的物料,分配周转箱进行存储。

4.人工通过PDA扫描货到人拣选出来的货物条码。WMS分配播种墙周转箱位置,并将信息告知WCS,WCS控制灯亮,人工将货物放上后灯灭。

5.播种墙出库时,人工通过平板电脑扫描周转箱条码。进行解绑,解绑完成后人工将周转箱放置在输送线上。输送线收到信号后,传送至分拣平台区域。

6.播种墙业务结束。

二、调度系统业务要求

1、系统对接:与WMS上位系统的软件接口;对接内容为接收WMS任务,执行下发的搬运任务。任务完成后上报任务完成

2、任务分配:根据任务取货站物理位置和车辆实时状态,确定较优的车辆任务关系;可对任务按照起点和终点的特点进行分组;针对分组指定不同的时间优先级策略;

3、手动充电:根据电量、任务多少、时间段来制定电池策略;

4、实时监控:实时监控车辆信息(设备任务信息、车辆位置信息、电池信息、报警信息);实时地图显示(实时显示车辆位置);

5、任务管理:查询历史任务执行情况、下发手动任务、撤销任务、任务重新排队;

6、人工干预,包括:移动车辆、清除任务、充电。

7、设备管理:管理现场乙方相关设备的状态,可通过状态判断是否在线。

8、交通管制:对现场车辆进行交通管制,通过任务优先级和路径算法来实现交通管制。

9、集成WCS功能:控制穿梭板、提升机在密集库区内执行存取货物动作。与第三方输送线进行对接。信号传输。获取现场所有第三方设备的状态。

10、对接机械手:给机械手开始拆垛、开始码垛信号,接收机械手码垛完成、拆垛完成信号。

11、对接输送线:给输送线下发任务,接收获取输送线的状态,收集的状态信息需要在中控大屏上进行展示。

12、对接第三方调度系统,主要在重型货架区域,给重型货架区域的AGV调度系统下发起点终点。获取AGV的使用状态,用于中控室大屏显示。
